FASTENERS > アンブラコ（Unbrako) > 設計参考資料（メートル）

アンブラコ　設計の参考資料（インチ）

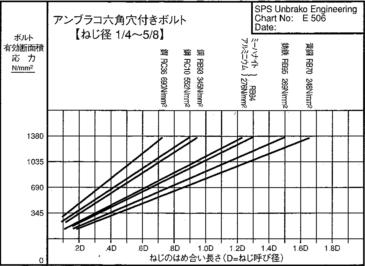

種々の材質におけるねじ山の剥離強さ

アンブラコ　ねじの公差（インチ）

呼び径	並目細目	精度	呼び径 in	呼び径	交差位置	外径		有効径		公差範囲	UN谷径	UNR谷径
呼び径	並目細目	精度	呼び径 in	mm	交差位置	max	min	max	min	mm	max	max
#0-80	UNRF	3A	0.06	1.524	0	1.524	1.443	1.318	1.285	0.033	1.181	1.146
#1-64	UNRC	3A	0.073	1.854	0	1.854	1.758	1.598	1.56	0.038	1.425	1.382
#1-72	UNRF	3A	0.073	1.854	0	1.854	1.765	1.626	1.89	0.036	1.473	1.435
#2-56	UNRC	3A	0.086	2.184	0	2.184	2.081	1.89	1.849	0.041	1.694	1.646
#2-64	UNRF	3A	0.086	2.184	0	2.184	2.088	1.928	1.89	0.038	1.755	1.712
#3-48	UNRC	3A	0.099	2.515	0	2.515	2.4	2.172	2.219	0.043	1.941	1.882
#3-56	UNRF	3A	0.099	2.515	0	2.515	2.41	2.22	2.179	0.041	2.024	1.976
#4-40	UNRC	3A	0.112	2.845	0	2.845	2.715	2.433	2.385	0.048	2.156	2.088
#4-48	UNRF	3A	0.112	2.845	0	2.845	2.731	2.502	2.456	0.046	2.271	2.212
#5-40	UNRC	3A	0.125	3.175	0	3.175	3.045	2.764	2.715	0.048	2.487	2.418
#5-44	UNRF	3A	0.125	3.175	0	3.175	3.053	2.799	2.751	0.048	2/55	2.487
#6-32	UNRC	3A	0.138	3.505	0	3.505	3.353	2.99	2.936	0.053	2.626	2.54
#6-40	UNRF	3A	0.138	3.505	0	3.505	3.376	3.094	3.042	0.051	2.817	2.748
#8-32	UNRC	3A	0.164	4.166	0	4.166	4.013	3.65	3.594	0.056	3.307	3.221
#8-36	UNRF	3A	0.164	4.166	0	4.166	4.026	3.708	3.655	0.053	3.401	3.325
#10-24	UNRC	3A	0.19	4.826	0	4.826	4.643	4.138	4.074	0.064	3.68	3.566
#10-32	UNRF	3A	0.19	4.826	0	4.826	4.674	4.31	4.252	0.058	3.967	3.881
1/4-20	UNRC	3A	0.25	6.35	0	6.35	6.144	5.525	5.453	0.071	4.976	4.839
1/4-28	UNRF	3A	0.25	6.35	0	6.35	6.185	5.761	5.697	0.064	5.367	5.268
5/16-18	UNRC	3A	0.3125	7.938	0	7.938	7.717	7.021	6.944	0.076	6.411	6.259
5/16-24	UNRF	3A	0.3125	7.938	0	7.938	7.755	7.249	7.181	0.069	6.792	6.678
3/8-16	UNRC	3A	0.375	9.525	0	9.525	9.286	8.494	8.41	0.084	7.805	7.633
3/8-24	UNRF	3A	0.375	9.525	0	9.525	9.342	8.837	8.763	0.074	8.379	8.265
7/16-14	UNRC	3A	0.4375	11.113	0	11.113	10.851	9.934	9.845	0.089	9.149	8.954
7/16-20	UNRF	3A	0.4375	11.113	0	11.113	10.907	10.287	10.208	0.079	9.738	9.601
1/2-13	UNRC	3A	0.5	12.7	0	12.7	12.423	11.43	11.336	0.094	10.584	10.373
1/2-20	UNRF	3A	0.5	12.7	0	12.7	12.494	11.875	11.869	0.081	11.326	11.189
9/16-12	UNRC	3A	0.5625	14.288	0	14.288	13.998	12.913	12.814	0.099	11.996	11.768
9/16-18	UNRF	3A	0.5625	14.288	0	14.288	14.067	13.371	13.284	0.086	12.761	12.609
5/8-11	UNRC	3A	0.625	15.875	0	15.875	15.568	14.376	14.272	0.104	13.376	13.127
5/8-18	UNRF	3A	0.625	15.875	0	15.875	15.654	14.958	14.869	0.089	14.348	14.196
3/4-10	UNRC	3A	0.75	19.05	0	19.05	18.722	17.399	17.287	0.112	16.299	16.025
3/4-16	UNRF	3A	0.75	19.05	0	19.05	18.811	18.019	17.922	0.097	17.33	17.158
7/8-9	UNRC	3A	0.875	22.225	0	22.225	21.872	20.391	20.272	0.119	19.169	18.865
7/8-14	UNRF	3A	0.875	22.225	0	22.225	21.963	21.046	20.942	0.104	20.262	20.066
1-8	UNRC	3A	1	25.4	0	25.4	25.019	23.338	23.208	0.13	21.963	21.62
1-12	UNRF	3A	1	25.4	0	25.4	25.11	24.026	23.914	0.112	23.109	22.88
1-14	UNRS	3A	1	25.4	0	25.4	25.138	24.221	24.115	0.107	23.437	23.241
1-1/4-7	UNRC	2A	1.25	31.75	0.056	31.694	31.278	29.337	29.149	0.188	27.767	27.374
1-1/4-12	UNRF	2A	1.25	31.75	0.046	31.704	31.415	30.33	30.173	0.157	29.413	29.185
1-1/2-6	UNRC	2A	1.5	38.1	0.061	38.039	38.039	35.288	35.082	0.206	33.457	33
1-1/2-12	UNRF	2A	1.5	38.1	0.048	38.02	38.052	36.678	36.515	0.163	35.761	35.532
