ねじ取付工数削減。
PCボードやコンポーネントに「カギ穴」状の穴をあけ、横に滑らせて 固定するスペーサー。
製品名 |
PEMキーホールスタンドオフ |
型式コード |
SKC |
材質 |
ステンレススチール(300シリーズ) |
サイズ
ミリタイプ |
頭部径 4.5mm
胴部径 5.39mm
座部径 6.35mm |
サイズ
インチタイプ |
頭部径 .177"
胴部径 .212"
座部径 .250" |
表面処理 |
不動態化処理 |
使用母材硬度 |
HRB70以下 |
|
|
■型式
例 : SKC - 61.5 - 10 (型式コード - ボディサイズ及びシート厚コード - 長さコード L) |
|
|
|
|

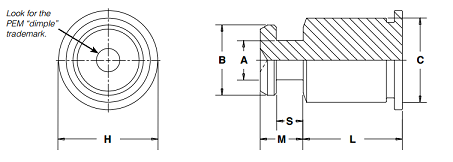

■PEMキーホールスタンドオフ規格表(単位:mm)
型式 |
長さ
L"±0.13 |
A
±0.08 |
B
±0.08 |
C
Max |
S
±0.08 |
M
Max |
H |
D 取付
アンビル
下穴径+0.08 |
SKC-61.5-6 |
6 |
2.5 |
4.5 |
5.39 |
1.72 |
2.75 |
6.35 |
5.49 |
SKC-61.5-8 |
8 |
SKC-61.5-10 |
10 |
SKC-61.5-12 |
12 |
SKC-61.5-14 |
14 |
SKC-61.5-16 |
16 |
SKC-61.5-18 |
18 |
SKC-61.5-20 |
20NS |
SKC-61.5-22 |
22NS |
SKC-61.5-25 |
25NS |
※D 取付穴中心から板端までの最小距離です。
※NSは特注品です。
|
|
